Bestandteile astronomischer Fernrohre

Die Komponenten eines Fernrohrs und wie sie aufeinander abgestimmt werden sollten.

Bestandteile astronomischer Fernrohre:

Die Komponenten eines Fernrohrs und wie sie aufeinander abgestimmt werden sollten.

Jede Kette ist so stark, wie ihr schwächstes Glied!

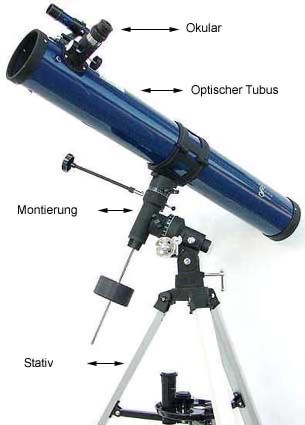

In diesem Sinne sollte jedem der vier Grundbestandsteile, aus denen ein astronomisches Fernrohr besteht, die gleiche Aufmerksamkeit geschenkt werden.


Der optische Tubus
Das ist das eigentliche Fernrohr. Der optische Tubus besteht immer aus der Hauptoptik, ein kleines Peil- oder Sucherfernrohr, dem Halter für die Okulare (kleine Linsensysteme für die Vergrößerung) und natürlich der Befestigungsvorrichtung für die Montierung.

Die Montierung hält den optischen Tubus. Sie hält den Tubus und ist meist auch kombiniert mit einer sehr feinen Verstellmöglichkeit. Eine Montierung muß stabil, aber auch präzise sein. Sie sollte dem beabsichtigten Verwendungszweck auch angepasst sein. Eine Sonderform sind Dobson Montierungen, die meist sehr einfach aufgebaut sind.

Das Stativ ist der unterste Baustein. Es wird oft vernachlässigt, dabei ist es genauso wichtig, wie das Fundament für ein Haus. Bei transportablen Fernrohren ist das Stativ meist ein Dreibein mit einer Ablageplatte in der Mitte. Das Stativ sollte höhenverstellbar sein. Bei Dobson Teleskopen sind Stativ und Montierung eine Einheit.

Die Okulare und okularseitiges Zubehör
Gerade hier liegt es bei Billig/Kaufhausanbietern oft im Argen. Teilweise werden sogar Okulare mit Einsteckdurchmesser 24,5mm angeboten, obwohl es nur mehr sehr wenige Zubehörteile mit diesem Einsteckdurchmesser mehr gibt. Die Okulare sollten mindestens 3linsig sein, eine gute Vergütung haben und 1,25" (31,7mm) Einsteckdurchmesser haben. Dann ist auch die Adaption von sinnvollem Zubehör (z.B. Astrofotografie) kein Problem.


• • • •

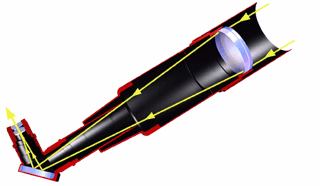

Refraktoren - grundsätzlicher Aufbau und Funktion:

Refraktoren haben eine besonders scharfe und kontrastreiche Abbildung. Nachteilig ist der stets auftretende Farbfehler, der durch geschickte Wahl und Schliff der Objektivlinsen minimiert werden kann. Der Farbfehler weniger gut korrigierter Optiken kann durch spezielle Filter reduziert werden.



Das Objektiv des Refraktors
Der populärste Refraktortyp ist der "Fraunhofer Refraktor". Das Objektiv besteht aus zwei Linsen unterschiedlichen Glastyps. Das ist notwendig, um den Farbfehler, der durch die Brechung des Lichtes durch Glas entsteht, zu minimieren.

Anwendungsbereiche des Refraktors
Der Hauptvorteil des Gerätes ist das scharfe und kontrastreiche Bild, die einfache Bedienung und der universelle Einsatz. Gerade Refraktoren bis 100mm Öffnung und mit relativ langer Brennweite und damit recht geringem Farbfehler, sind daher sehr schöne Geräte für den Einstieg.

Gerade im Bereich des Sonnensystems entfaltet ein Refraktor seine Leistung. Der Hauptvorteil ist, daß er keinen störenden Umlenkspiegel mit den entsprechenden Beugungserscheinungen im System hat.

Auch für die Erdbeobachtung ist der Refraktor, aufgrund der Kontrastleistung besonders gut geeignet. Dies gilt aber nur für Geräte, deren Brennweite mindestens das Achtfache der Öffnung beträgt.

Der Farbfehler des Refraktors
Die Abbildungsgüte eines Refraktors sind eigentlich sehr gut. Die einzige Bremse ist der Farbfehler. Selbst ein zweilinsiges Objektiv, welches auch in den einfachsten Refraktoren eingebaut sein sollte, produziert diesen Farbfehler. Wenn man ein helles Objekt, wie den Mond, Planeten oder auch Objekte auf der Erde anschaut, sieht man den Farbfehler als bläulichen Lichtsaum. Das kommt daher, daß der blaue Anteil des Lichtes nicht genau in der Ebene fokussiert wird, wie der grünliche Anteil, den wir als dominant wahrnehmen.

Maßnahmen zur Reduzierung des Farbfehlers
Die Brennweite sollte im Verhältnis zur Öffnung möglichst lang sein. Sie sollte mindestens das Achtfache der Brennweite betragen, um den Farbfehler im moderaten Rahmen zu halten. Diese Grundformel gilt, wenn das Gerät möglichst universell eingesetzt werden soll.

Eine günstige Möglichkeit, den Farbfehler im Blauen zu reduzieren, sind Filter. Diese Filter reduzieren den Lichtanteil, der für diesen Farbfehler verantwortlich ist. Hier ein paar sinnvolle Beispiele:


Gelber Farbfilter
Die günstigste Möglichkeit, das blaue Licht wird einfach abgeschnitten, das Bild wird gelb.



Baader Fringe Killer
Ein Multibandfilter für Öffnungen bis 100mm. Das Bild wird nur minimal abgedunkelt.



Baader Kontrast Booster
Für Öffnungen ab 110mm, der Farbfehler wird fast völlig weggeschnitten, das Bild wird gelblicher



Spezielle Glassorten, wie Fluorid oder ED Gläser sind ebenfalls geeignet, den Farbfehler zu reduzieren. Aus diesem Grund können diese Geräte besonders lichtstark ausgeführt werden und der Farbfehler bleibt recht unauffällig. Unglücklicherweise sind diese Glassorten relativ teuer. Aus diesem Grund ist der klassische Fraunhofer Refraktor, trotz des Farbfehlers, noch immer die am weitest verbreitete Variante.

Rich Field Refraktoren
Bei diesen Geräten wurde ein größerer Farbfehler in Kauf genommen. Die Brennweite eines Rich Field (Großfeld) Refraktors ist nur 5x länger, als die Öffnung, das Öffnungsverhältnis ist also 1:5. Wer aber jemals mit einem Refraktor bei schwacher Vergrößerung einen Streifzug durch die Milchstraße unternommen hat oder ein großflächiges Objekt, wie den Andromedanebel, beobachtet hat, der weiß, daß auch Großfeldrefraktoren ihre Existenzberechtigung haben, es sind halt Spezialisten für Übersichtsbeobachtungen. Refraktoren mit dem Öffnungsverhältnis von 1:6,4 bis 1:8 stellen einen Kompromiß zwischen Großfeld und klassischen Fraunhofer Refraktoren dar.


• • • •

Newton-Reflektor - Optischer Aufbau:

Reflektoren mit der Bauart Newton bestechen durch ihre Einfachheit und haben dadurch eine im Vergleich sehr gute Abbildungsleistung. Weitere Vorteile sind der im Vergleich zu Reflektoren gleicher Öffnung günstige Preis und der fehlende Farbfehler.


Der Hauptspiegels des Newtons
Der Spiegel ist nach innen gewölbt. Einfachere Teleskope haben einen Kugelspiegel. Ab 130mm Öffung sollte der Hauptspiegel immer parabolisch sein. Auch lichtstärkere Newtons mit dem Öffnungsverhältnis von 1:5 oder lichtstärker sollten immer einen parabolischen Hauptspiegel haben, egal welche Öffnung.

Anwendungsbereiche des Newtons
Ein Newton hat, im Gegensatz zum Refraktor, keinen Farbfehler, da das Bild nicht durch Glas muß. Es wird nur an der Oberfläche reflektiert. Ein weiterer Vorteil ist die günstige Fertigung. Ein Newton ist wesentlich günstiger, als ein Refraktor gleicher Öffnung.

Vor allem im Bereich jenseits des Sonnensystems, bei Nebel Sternhaufen und Galaxien, entfaltet der Reflektor nach Newton seine volle Leistung. Je größer die Öffnung, desto mehr Details können beobachtet werden und der Newton bietet maximale Öffnung fürs Geld.

Auch Mond und Planeten werden vom Newton gut abgebildet. Allerdings ist der Fangspiegel mit den Fangspiegelstreben eine gewisse Bremse. Dabei gilt, je größer der Fangspiegel im Bezug zu Öffnung ist, desto stärker sind die Beugungserscheinungen und desto weniger gut ist das Gerät für Mond und Planeten geeignet. Lichtstarke Newtons sind eher Großfeldgeräte, während Newtons ab f/5 sehr gute Universalgeräte sind. Lichtschwächere Newtons ab f/6 können getrost als Spezialisten für Mond und Planetenbeobachtung bezeichnet werden.

Das Newton-Koma
Wenn man durch ein Newton Teleskop beobachtet und eine schwächere Übersichtsvergrößerung wählt, dann fällt auf, daß die Sterne am Rand nicht mehr exakt punktförmig sind. Sie werden zu kleinen Dreiecken außeinandergezogen. Dieser Effekt ist vor allem bei lichtstärkeren Newtons bis f/5 sichtbar. Auch Astrofotos zeigen diesen Effekt. Lichtschwächere Newtons ab f/6 leiden unter diesem Effekt weitaus weniger. Allerdings ist auch die Bauweise viel länger.

Maßnahmen zur Reduzierung des Newton-Komas
Okulare unterschiedlicher Bauart werden auch unterschiedlich mit dem Koma Effekt fertig. Dreilinsige Kellner Okulare sind zum Beispiel für Newtons mit f/5 oder lichtstärker nicht mehr geeignet. Klassische Plössl Okulare sind die sinnvolle Untergrenze. Wenn aber Weitwinkelokulare bevorzugt werden und man einen lichtstärkeren Newton hat, sollte man zu Okularen greifen, die mit dem Newtonkoma gut fertig werden. Folgende Links führen zu Okularen, die wir auch für lichtstärkere Newtons empfehlen:

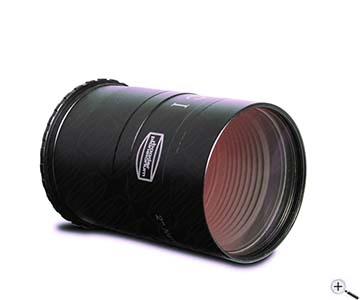

Koma-Korrektoren
Wenn ein lichtstarker Newton fotografisch gebraucht werden soll, ist ein Koma Korrektor unerlässlich. Er wird in den Auszug gesteckt. Dahinter ist dann der T-2 Anschluß für die Kamera. Voraussetzung zur Verwendung eines Komakorrektors ist aber ein 2"Auszug.



Faustformel zur Auflösung
Wie wirkt sich also der Fangspiegel mit den Streben in der Praxis aus? Die Beugungerscheinungen um den Stern werden verstärkt und helle Sterne bekommen Strahlen. Diese werden durch die Streben der Fangspiegelhalterung verursacht. Ein zusätzlicher Effekt wird durch den offenen Tubus verursacht. Luft kann ausgetauscht werden, gerade zu Beginn der Beobachtung entsteht eine Art Kamineffekt, der den Stern flimmern lässt. Wenn dieser Effekt vorbei ist, gilt folgende Regel: Durchmesser des Hauptspiegels abzüglich Durchmesser des Fangspiegels ergibt den effektiven Durchmesser, der für die Auflösung relevant ist. Ein Spiegelteleskop mit 150mm Öffnung und einem Fangspiegel von 40mm Durchmesser (kleine Achse) hat also eine effektive Auflösung, die der eines Refraktors mit 110mm Öffnung entspricht. Voraussetzung ist natürlich ein guter parabolischer Spiegel.

Das Trägermaterial des Spiegels
Das Glasmaterial des Spiegels hat nur eine sehr untergeordnete Bedeutung. Es darf nicht verspannt sein. Weder die Geschwindigkeit der Auskühlung, noch die Qualität der Abbildung werden vom Glasträger beeinflusst. Lediglich das Verhalten während der Auskühlung wird vom Glasträger beeinflusst.

Der Newton im Vergleich zu anderen Bauarten
Vergleich zu den Refraktoren: Die obstruktionsfreien Linsenteleskope haben eine unschlagbare Abbildungsqualität aber...

Vorteile des Newton
Der Newton hat, fürs gleiche Geld, die größere Öffnung, damit verfügt er auch über die höhere Leistungsfähigkeit (Lichtsammelvermögen, Auflösung). Außerdem ist die Abbildung des Newtons von Haus aus farbfehlerfrei. Ein weiterer Vorteil ist die schnellere Auskühlung des Gerätes, da das Gerät ja vorne offen ist und die warme Luft schneller entweichen kann.
Achromatische Refraktoren
Mittlerweile gibt es gute und vor allem günstige Refraktoren bis 150mm Öffnung. Ein lichtstarker Refraktor kann ein sehr schönes Großfeldgerät sein. Dies bringt ein Newton aber auch. Gerade lichtstärkere Refraktoren haben, als Einschränkung, den Farbfehler, der sicherlich schwerer wiegt, als der Fangspiegel bei einem Newton, mit gleichem Öffnungsverhältnis.

Apochromatische Refraktoren
Für einen überzeugten Besitzer eines Apo´s gibt es per Definition kein besseres Instrument. Teilweise hat der Sternfreund sogar recht. Die Abbildung ist fast farbfehlerfrei und der Kontrast ist überwältigend, da kein Fangspiegel stört. Aber, neutral gesehen, bietet der Newton einfach viel mehr Leistung fürs Geld. Es wäre das Gleiche, einen Ferrari Sportwagen mit einer schönen großen Limousine zu vergleichen. Man kann es nicht!

Hart gesagt: Der Newton bietet am meisten Öffnung und damit die größte Leistung für das Geld. An dieses Verhältnis kommt kein anderes Gerät ran.

Nachteile des Newton
Der Fangpiegel beeinträchtigt die Schärfe im hohen Vergrößerungsbereich. Verstärkt wird dies oft noch durch unverhältnismäßig dicke Fangspiegelspinnen. Die offene Bauweise begünstigt auch Luftturbulenzen (Tubus Seeing), dadurch wird die Abbildung bei hohen Vergrößerungen unruhig. Das Gerät ist auch etwas anfälliger gegen Streulicht, als ein Refraktor.
Sternfreunde, die ein universales Gerät, für die Erdbeobachtung und für die Himmelsbeobachtung suchen, fahren mit einem kleinen Refraktor oft besser.

Fazit: Als kleines und vor allem universales Teleskop ist ein Refraktor zu empfehlen. Trotzdem ist, z.B. der Newton mit 114mm Öffnung, ein klassisches Einsteigergerät für Sternfreunde, die nicht so viel Wert auf die Erdbeobachtung legen. Das Motto beim Newton ist ganz einfach: Sie erhalten maximale Öffnung und damit maximale Leistung für das Geld.

Auf die Nachteile des Gerätes kann man sich gut einstellen (dunkle Innenauskleidung des Gerätes und (wichtig) möglichst wenig Abschattung durch den Fangspiegel und die Fangspiegelstreben. Das Bild des Newtons ist immer am Kopf stehend. Nur mit einem Korrektor kann man das Bild wieder aufrichten.



Vergleich zum Schmidt-Cassegrain / Maksutov:
Kompakte Geräte mit einem sphärischen Hauptspiegel, durch ein Korrektorelement im Strahlengang werden die Fehler des Systems ausgeglichen.

Vorteile des Newton
Der Newton hat in der Regel, bei höherer Lichtstärke, die kleinere Abschattung durch den Fangspiegel. Ein sauber gearbeiteter Newton ist auch bei Mond und Planeten einem Maksutov oder Schmidt Cassegrain überlegen, da der Fangspiegel kleiner ist.
Die höhere Lichtstärke ist auch ein Vorteil bei der Astrofotografie. Mei Maksutovs oder Schmidt Cassegrains muß man erst mit optischen Systemen die Brennweite kürzen, was nicht unbedingt die Abbildungsqualität steigert.

Selbstverständlich ist auch hier ein Newton deutlich günstiger, als ein Schmidt Cassegrain oder Maksutov gleicher Öffnung. Ein nicht unerheblicher Vorteil ist die schnellere Auskühlung durch das offene System. Größere SC Teleskope brauchen oft Stunden für den Ausgleich. Nicht zuletzt kommt ein Newton auch ohne Tauschutzkappe aus, da die optischen Elemente nicht so exponiert liegen.

Nachteile des Newton
Der Newton hat die längere Bauweise, er braucht somit auch die stabilere Montierung, was sicherlich einen Teil des Preisvorteiles wieder wett macht. Ein Newton ist natürlich auch etwas weniger transportabel. Allerdings braucht man für die Maksutovs oder SC´s eine Tauschutzkappe, um ein Zutauen der exponierten Frontlinse bzw. Schmidtplatte zu verhindern.
Die offene Bauweise kann auch in diesem Fall Luftturbulenzen im Tubus begünstigen.

Da die Maksutovs und Schmidt Cassegrain meist den Hauptspiegel zum Fokussieren bewegen, hat man keine Probleme, auch extremes Zubehör, wie Bino Ansätze, anzubringen. Ein Newton hat einen sehr kurzen Fokussierweg. Da kann es schon zu Problemen mit Zubehörteilen, die einen längeren Fokussierweg erfodern, kommen.

Fazit: Sternfreunde, denen Transportabilität sehr wichtig ist und die ein vielseitiges Fernrohr suchen, sollten sich überlegen, zum SC oder zum Maksutov (etwas besserer Kontrast als ein SC) zu greifen. Aber auch hier gilt, daß ein sehr guter Newton optisch mindestens gleichwertig ist, durch den kleineren Fangspiegel.


Für die Astrofotografie ist ein gutes Newton-System ebenfalls geeigneter, durch die höhere Lichtstärke. Allerdings empfehlen wir für Systeme ab f/5 oder lichtstärker einen Komakorrektor.


Schmidt-Newtons

Vorteile
In diesem Bereich gibt es erhebliche Unterschiede in der Fernrohrqualität. Während z.B. aus Rußland hervorragende Maksutov Newton Systeme kommen, die den Vergleich zu einem hochwertigen apochromatischen Refraktor mit nur etwas weniger Öffnung nicht zu scheuen brauchen, gibt es einfachere Systeme, die man durchaus kritischer betrachten sollte. Das Motto ist: Newton ist nicht gleich Newton:
Die Funktionsweise der Systeme ist immer ähnlich: Der Korrektor gleicht die Fehler Kugelspiegels aus. Der Korrektor kann vor dem System liegen, wie bei den Maksutov Newtons, er kann aber auch im System integriert sein. Der Vorteil eines guten Systems ist, daß auch bei hoher Lichtstärke das nutzbare Feld größer ist, als beim klassischen Newton mit gleicher Lichtstärke. Einen ähnlichen Effekt erreicht man, wenn man bei einem klassischen Newton einen Koma Korrektor, für die Astrofotografie, benutzt.

Grundsätzlich gilt: jedes optische Element, welches in den Strahlengang gebracht wird, kostet Licht und ist natürlich auch eine mögliche Fehlerquelle. Eine gute Vergütung minimiert den Lichtverlust. Hier gibt es eine gute Testmöglichkeit: Richten Sie das Gerät auf eine gleichförmig weiße Wand. Schauen Sie durch den Okularauszug (ohne Okular) und vergleichen Sie, wie weiß die Wand wirklich ist. Dies ist zwar kein exakter Test aber er kann Ihnen einen ersten Eindruck geben, ob die Verspiegelung und natürlich die Vergütung des Korrekturelementes (Schmidt Platte - Maksutov Linse oder Korrektorelement) in Ordnung ist.

Systeme mit Korrektorlinse oder Platte am vorderen Tubusende:
Ein großer Nachteil von Systemen mit Schmidtplatten oder Maksutov Linsen darf nicht verschwiegen werden. Die exponierte Fläche neigt dazu, schnell zuzutauen. Gerade die dünnen Schmidt Platten haben da mehr Probleme, als z.B. dickere Linsen. Ein klassischer Newton ist da besser, da der Tubus quasi als Taukappe dient. Man ist gezwungen, mit Heizungen, die ja auch eine leichte Luftunruhe produzieren, oder mit langen Tauschutzkappen zu arbeiten, die das Gerät verlängern und die Windangriffsfläche erhöhen. In der Regel ist die Gefahr der Verschmutzung der vorderen Fläche auch größer, da sie exponierter ist, als der Hauptspiegel beim Newton.

Ein Vorteil der Systeme birgt auch einen weiteren Nachteil - das geschlossene System. Wenn das Gerät ausgekühlt ist, ist ein geschlossenes System von Vorteil. Der Kamineffekt bleibt aus, die Luft im Tubus ist ruhig. Allerdings ist dies auch ein Nachteil, da sich die Auskühlzeit verlängert. Das Gerät braucht also länger, um für hohe Vergrößerungen einsatzbereit zu sein. Lüfter können helfen, die Auskühlzeit zu verringern, da sie aktiv kühle Luft ins Fernrohr bringen.

Systeme mit einem Korrektorelement im Tubus:
Ein Vorteil dieser Systeme ist die kurze Bauweise, die das Gerät ähnlich kompakt macht, wie z.B. ein Maksutov oder Schmidt Cassegrain. Die Stabilität des Gesamtsystems erhöht sich. Gegenüber einem klassischen Newton, mit gleichem Öffnungsverhältnis, hat das Gerät aber einen größeren Fangspiegel - eine Konzession an die kurze Bauweise. Das macht diese Geräte für die Mond- und Planetenbeobachtung weniger geeignet, als ein klassischer Newton. Das Korrektorsystem korrigiert die Fehler des Hauptspiegels und wirkt darüber hinaus brennweitenverlängernd.

Die Grundidee dieser Geräte ist eigentlich recht gut, leider gibt es große Unterschiede in der Qualität. Die Korrektorlinse muß sehr gut in den Strahlengang eingepasst sein. Eine geringe Verkippung führt sofort zu einer dramatischen Verschlechterung der Abbildung. Die Geräte, wo die Linse vor dem Fangspiegel - in Richtung Hauptspiegel - eingebaut sind, können empfohlen werden. Von den Geräten, wo die Korrektorlinse im Okularauszug integriert ist, ist eher abzuraten.

Der Einsatzbereich dieser Geräte ist in der Astrofotografie und im Deep Sky Bereich zu suchen. Durch die verbesserte Feldschärfe gelingen hier gute Ergebnisse.

Nachteile
Um mit einem klassischen Newton mit hoher Lichtstärke, Astrofotografie betreiben zu können, braucht man einen Koma Korrektor. Ansonsten sind die Sterne am Rand zu kleinen Kometen verzerrt. Geräte mit einem Korrektorelement im Tubus oder vor dem Tubus haben dieses Problem nicht.
Geräte mit geschlossenem System brauchen zwar länger für die Auskühlung, dafür wird dann der Kamineffekt gemildert. Auch die Fangspiegelstreben fallen weg, da in der Regel der Fangspiegel an der Korrektorplatte befestigt wird. Gerade die Maksutov Newtons werden aus diesem Grund gerne für Planetenbeobachtung hergenommen.

Fazit: Das Preis - Leistungsverhalten eines klassischen Newtons ist sicherlich unschlagbar. Wenn man einen Newton gut durchplant, hat man ein herrliches Gerät für alle Bereiche der Amateurastronomie zur Verfügung. Auch ein Koma Korrektor, für die Astrofotografie, ist nicht so teuer.

Maksutov Newtons sind eher Spezialinstrumente für die Planetenbeobachtung, sie sind etwas schönes für Sternfreunde, die ultimative Schärfe und Kontrast wollen. Die Geräte sind etwas teurer aber bieten dafür hervorragende Leistungen.

Schmidt Newtons und Newtons mit eingebauten Korrektoren sind gute Geräte für Deep Sky Beobachtung und Fotografie. Allerdings kann ein klassischer Newton, mit Koma Korrektor, eine vergleichbare Leistung bringen. Gerade Sternfreunde, die einen kompakten Newton für Nebel und Galaxienbeobachtung und für Astrofotografie suchen, sollten sich die Alternative - Kompaktnewton mit innenliegenden Korrektorelement - überlegen.


Der Okularauszug
Mit Abstand am meisten benützt wird der Okularauszug. Jeder Beobachter- oder Okularwechsel erfordert eine neue Einstellung der Schärfe.

Der Okularauszug hat die Aufgabe, das Okular oder die Kamera stabil zu halten. Er muß eine feinfühlige und wackelfreie Verstellung ermöglichen.

Auf folgendes sollten Sie achten:
Der Auszug soll mindestens für 1,25" Okulare ausgelegt sein. Ab 20cm Öffnung wäre ein 2" Okularauszug zu empfehlen, da nur mit 2" Okularen das ganze Gesichtsfeld des Gerätes ausgenutzt werden kann oder auch fotografisches Zubehör und Koma Korrektoren verwendet werden können.

Der Auszug sollte aus Metall sein. Bei kleineren Geräten sind oft Kunststoffauszüge dabei, diese sollten zumindest wackelfrei und gleichmäßig laufen.

Wenn mit dem Okular scharfgestellt wurde, darf das Auszugsrohr nicht zuweit in das Innere des Fernrohres ragen, da ansonsten das Bild abgeschattet wird und die Schärfe und Kontrast reduziert werden.

Bedenken Sie, die schönste Optik nutzt nichts, wenn der Auszug wackelt, auch eine perfekte Justierung ist sinnlos, da das Okular dann nie genau auf der optischen Achse ist.





Fangspiegelspinne

Ein taiwanesischer Newton mit einer vorbildlichen Fangspiegelhalterung

Fotografisch optimierte Geräte haben meist eine Abschattung um 30%. Geräte, die besonders gut für Planeten-Beobachtung geeignet sind, haben eine Abschattung von unter 25%.



Obstruktion durch Fangspiegel und Fangspiegelspinne
Die Abschattung durch den Fangspiegel ist beim Newton nicht zu verhindern. Sie beeinflusst die Qualität der Abbildung mehr, als kleine Qualitätsunterschiede des Hauptspiegels, wie zum Beispiel das Trägermaterial.

Die Abschattung des Fangspiegels wird immer linear angegeben. Bei 200mm Öffnung und 50mm Fangspiegeldurchmesser (kleine Achse) hat man also eine Abschattung (Obstruktion) von 25%. Je kleiner die Abschattung, desto besser ist das Gerät für hochauflösende Beobachtungen von Mond und Planeten geeignet.

Allerdings darf der Fangspiegel nicht zu klein sein, denn sonst ist der Hauptspiegel nicht vollständig ausgeleuchtet und Sie nutzen nicht die volle Öffnung des Gerätes.

Einfacher Test:
Drehen Sie den Okularauszug ein wenig raus und schauen Sie, ohne Okular, durch den Okularauszug. Sie müssen den kompletten Hauptspiegel mit den seitlichen Halteklammern sehen. Wenn Sie diesen sehen, ist alles in Ordnung, wenn nicht, ist der Fangspiegel höchstwahrscheinlich zu klein.

Genauso wichtig sind die Spinnen!
Die Halterung der Fangspiegelfassung ist genauso wichtig, wie die Abschattung selbst. Was nützt eine gute optische Qualität, wenn alles durch dicke Fangspiegelstreben kaputt gemacht wird. Die starken Beugungserscheinungen können die Abbildungsqualität stark reduzieren.

Achten Sie darauf, daß die Fangspiegelstreben so dünn, wie möglich sind. Je dünner die Streben, desto weniger stark sind die "Strahlen" bei hellen Sternen und desto schärfer ist das Gerät auch bei Mond und Planeten. Auch dies ist ein wichtiges Unterscheidungskriterium, welches für die gesamte Abbildungsqualität sehr wichtig ist.

Die Innenausschwärzung des Gerätes
Die Innenausschwärzung des Tubus ist sehr wichtig für den Kontrast der Abbildung.

Gerade bei der Beobachtung von helleren Objekten oder auch in der Nähe von Streulicht, wirkt ein Tubus mit einer guten Innenausschwärzung Wunder. Schauen Sie in den Tubus rein und richten Sie den Tubus gehen eine Lichtquelle. Wenn Sie starke Reflektionen bemerken, sollten Sie etwas dagegen tun.

Tipp:
Kleben Sie an die Tubusinnenseite, gegenüberliegend vom Okularauszu, eine Stück Decefix Velourfolie (schwarzer Samt) oder ein mattschwarzes Ton-Papier. Damit reduziert man das direkte Streulicht erheblich.



Die Justagevorrichtungen

Ein Newton entwickelt erst dann seine volle Leistung, wenn er gut justiert ist.

Wesentlich wichtiger, als irgendwelche Lambda- und Strehl Werte ist eine gute Justage. Bei einem etwas lichtstärkeren Newton genügt eine winzige Dejustage und eine hervorragende Newton Optik ist nicht mal mehr in der Lage, beugungsbegrenzt abzubilden.
Eine wichtige Vorraussetzung für angenehmes und erfolgreiches Arbeiten mit Newton Teleskopen ist also eine vernünftige Justiervorrichtung. Sowohl der Hauptspiegel, als auch der Fangspiegel müssen also gut und einfach justierbar sein.

Die Justage muß natürlich halten. Einfache Billigfassungen taugen da meist nicht. Die Fassung sollte auf jeden Fall steif gebaut sein und selbstverständlich, zumindest ab 150mm Öffnung, aus Metall.

Bestehen Sie bitte immer auf eine deutsche Justageanleitung. Wir zeigen Ihnen gerne die wichtigsten Handgriffe der Justage und mailen Ihnen, auf Anfrage, gerne eine Justageanleitung zu.



Die optische Qualität des Hauptspiegels
Erst wenn diese mechanischen Grundlagen alle stimmen, lohnt es sich, über die Qualität des Hauptspiegels zu sprechen.
Es gibt zwei Möglichkeiten, wie man sich dieser Thematik nähern kann.

Die Definition der Oberflächenqualität mit Lambda p/v - RMS - und Strehl und natürlich der praktische Test am Stern.




Unscharfe Sternabbildung

Die ideale Optik sollte auf beiden Seiten des Fokus ähnliche Abbildungen liefern. Der dunkle Fleck in der Mitte kommt durch den Fangspiegel.




Beugungsscheibchen

Im Fokus ist dann eine saubere runde Beugungsscheibe, umgeben von 2-3 Beugungsringen (je nach Sternhelligkeit) zu sehen.



Der praktische Test am Stern
Viele Sternfreunde haben nicht die Möglichkeit, das Gerät auf einer Optischen Bank zu testen. Wir bieten derartige Sterntests Ihnen gerne an, bitte sprechen Sie uns darauf gerne an. Lassen Sie sich immer ein Rückgaberecht garantieren, sollte die Optik nicht in Ordnung sein.

Jeder Sternfreund kann das Gerät testen und selbst bestimmen, ob seine Optik eine gute Qualität hat oder nicht.

Ein sehr schöner Teststern ist der Polarstern. Er hat zum einen die richtige Helligkeit und er hat kaum eine scheinbare Bewegung. Auch ohne Nachführung bleibt der Stern im Zentrum des Gesichtsfeldes stehen.

Testablauf:
Stellen Sie das Fernrohr raus und lassen Sie dem Fernrohr ca. 1 Stunde Zeit, um sich der Temperatur optimal anzupassen.

Kontrollieren Sie dann die Qualität der Luft, nur wenn der Polarstern selbst bei einer Vergrößerung, die der Öffnung Ihres Fernrohres in Millimeter entspricht, ruhig ist und nicht flackert, lohnt es sich, den Test durchzuführen.

Bleiben Sie bei der Vergrößerung, die Ihrer Öffnung in Millimeter entspricht (200mm Öffnung = etwa 200fach) und stellen Sie den Stern unscharf. Wenn Sie entdecken sollten, daß der schwarze Fleck nicht genau in der Mitte ist, sollten Sie das Gerät erst justieren. Wir mailen Ihnen gerne unsere Justageanleitung zu.

Wenn der Fleck genau in der Mitte ist, dann sollte eine ideale Newton Optik Bilder liefern, wie auf den beiden Aufnahmen auf der linken Seite. Kleine Abweichungen, insbesondere leicht unterschiedliche Bilder auf beiden Seiten des Fokus können akzeptiert werden. Der Test ist sehr empfindlich und zeigt nahezu alle Fehler auf - Motto: die perfekte Optik gibt es nicht.

Wenn Ihre Abbildung deutliche Unterschiede aufweisen sollte, können Sie mit folgender Seite versuchen, den Fehler zu finden. Drücken Sie dann einfach auf das "Zurück" Feld, um zu dieser Seite zurückzukommen.

Wenn Ihre Optik eine ähnliche Abbildung hat, wie die Aufnahmen auf der linken Seite, können Sie sich getrost zurücklehnen. Sie wissen zwar nicht, welche genauen optischen Werte Ihre Optik hat, aber Sie wissen, daß die Abbildungsqualität stimmt und daß Ihre Optik jeden Qualitätstest überstehen würde.




Die Definition der Oberflächenqualität eines Spiegels
Bevor wir uns mit den Definitionen an sich beschäftigen, sind ein paar Bemerkungen wichtig:

In der letzten Zeit ist, nicht zuletzt durch das Internet, die Vorderung nach optisch hochwertigen Spiegeln, immer lauter geworden. Viele Anbieter konfrontieren sogar den Einsteiger mit P/V oder mit RMS. Das Ergebnis ist, daß der Hobbyastronom zwar noch immer nicht weiß, was er mit dem Fernrohr machen möchte oder welchen Fernrohrtyp er kaufen möchte, aber das Teil muß mindestens einen Strehl von 0,95 haben. Auf die Frage, warum, kommt dann meist die Antwort, das man das nicht weiß aber im Internet steht das so.


Zu allem Überfluss kommen viele Anbieter mit geschönten oder unvollständigen Angaben über die optische Qualität in den Markt. Es werden Lambda Werte angegeben, ohne eine Erklärung, ob es sich hier um die Oberfläche des Spiegels oder die Wellenfront, also das tatsächliche Bild, handelt. Das wäre das Gleiche, als wenn ich angebe, daß Rosenheim von München nur 50 weg ist. Nur welche? 50 Meilen, 50 Kilometer oder 50 Millimeter auf der Landkarte?


Definitionswerte
Isoliert gesehen haben nur der Strehl Wert und der RMS Wert Aussagekraft. Der Strehl Wert resultiert aus dem RMS Wert.
Die Werte sollen immer in "wave" also der Wellenfront angegeben werden. Ein "wave" Wert setzt immer eine doppelt so genaue Oberfläche des Spiegels voraus. Sollte hinter einer Angabe nicht wave(Wellenfront) oder surface (Oberfläche) stehen, sollten Sie kritisch nachfragen, ansonsten hat diese Aussage keinen Wert und Sie können im Zweifelsfall den Händler nicht auf eine bestimmte Spiegelqualität festnageln.

PV (Peak to Valley / Berg zu Tal)
Der P/V Wert drückt immer den Abstand des größten Fehlers aus. Dabei ist es nicht wichtig, über welchen Bereich des Spiegels sich der Fehler erstreckt. Theoretisch könnte der Fehler auch hinter dem Fangspiegel sein und damit für die Abbildung völlig unerheblich sein. Der P/V Wert sagt nur aus, daß ein Fehler in einer gewissen Größe da ist. Er sagt nichts darüber aus, wo der Fehler ist und welcher Bereich des Spiegels davon betroffen ist. Es ist also keine Aussage da, inwieweit die Abbildung von diesem Fehler beeinträchtigt wird. Die Aussage, daß 1/4 Lambda p/v (Wellenfront) für eine beugungsbegrenzte Abbildung genügt, it eher irreführend, da ein Spiegel, der im Extremfall auf seiner ganzen Oberfläche Fehler in dieser Größenordnung hat, völlig unbrauchbar ist.

RMS (gemittelter Oberflächenwert)
Der RMS Wert bildet eine Aussage über die Beschaffenheit der gesamten Spiegeloberfläche. Der RMS Wert (Root Mean Square) trifft eine Aussage über die gesamte Oberfläche. Er teilt uns viel mehr, über die Qualität des Spiegels mit, als der P/V Wert. Das Bild des Spiegels ist das Resultat seiner gesamten Oberfläche. Also ist auch der RMS Wert, der die Qualität der gesamten Spiegeloberfläche beschreibt, sehr wichtig. Ein RMS Wert von 1/20 Lambda oder 0,05 Lambda zeigt schon eine vernünftige Optik, je niedriger der RMS Wert ist, desto besser.

Strehlwert
Der Strehlwert bietet die beste Aussage. Der Strehlwert ist ein Produkt des Computerzeitalters. Er bietet für den Sternfreund die beste Aussage und ergibt sich primär aus dem RMS Wert. Ein Strehl von 1 bedeutet eine perfekte Optik, wobei systembedingte Erscheinungen, wie die Abschattung durch den Fangspiegel.... dabei nicht berücksichtigt werden.

Ab einem Strehlwert von 0,8 arbeitet eine Optik beugungsbegrenzt. Optiken, die diesen Wert nicht erreichen, sind ein klarer Reklamationsfall. Deshalb ist es immer am besten, beim Händler einen verbindlichen Strehl Wert zu vereinbaren. Optiken, die Einen Strehl Wert von über 0,9 erreichen, kann man schon als besonders gut kennzeichnen. Ab und zu gibt es auch Ausnahmeoptiken, die Werte jenseits von 0,95 erreichen. Hersteller, die solche Optiken machen können, sind zur Oberliga der Teleskopproduzenten zu rechnen.

Wir als Händler empfehlen keine Optiktester aber der geneigte Leser wird sicherlich in diversen Foren viele Anregungen finden.


• • • •

Schmidt-Cassegrains und Maksutovs:

Schmidt-Cassegrains und Maksutovs sind sehr kurzbauende Teleskope, in denen der Strahlengang durch einen konvexen Fangspiegel wieder "aufgeweitet" und die Brennweite damit vervielfacht wird.

TEST TEST


Optischer Aufbau eines Katadioptrischen Teleskops

Diese Systeme benutzen eine Kombination aus Spiegel und Linsen, um ein Bild entstehen zu lassen. Im Idealfall erreicht man eine gute Korrektur des gesamten Bildfeldes, was die Systeme zu guten Universalgeräten macht.



Wir kennen verschiedene Systeme - nachfolgend eine Auflistung der bekanntesten:

Maksutov Cassegrain
An der Vorderseite des Rohres sitzt eine Korrekturlinse, die die Fehler des Hauptspiegels auf der Rückseite ausgleicht. Auf der Innenseite der Korrekturlinse ist ein Umlenkspiegel angebracht, der das Bild zur Rückseite des Gerätes reflektiert. Dieser Umlenkspiegel bewirkt zusätzlich eine Verlängerung der Brennweite, ähnlich wie ein Konverter in der Fotografie.

Der Hauptvorteil dieser Geräte ist die kurze Bauweise, die auch größere Öffnungen transportabel werden lässt. Die Abbildungsqualität eines Maksutovs ist der eines Newtons gleicher Öffnung etwas überlegen, da der Maksutov keine Fangspiegelstreben hat und der Strahlengang geschlossen ist.

Schmidt Cassegrain
Im Wesentlichen gilt für Schmidt Cassegrains das Gleiche, wie für Maksutovs. Anstelle einer Linse, schließt beim SC eine Schmidt Platte das vordere Teleskopende ab und sorgt für die Korrektur. Im Allgemeinen sind die Schmidt Cassegrains günstiger als die Maksutovs, dafür ist aber die Schärfe des Maksutovs ein wenig besser.

Newtons mit Korrektorelement
Oft werden in der unteren Preisklasse Newton Teleskope mit kurzer Bauweise und relativ langer Brennweite angeboten. Der Korrektor ist im Okularauszug integriert. An der Vorderseite des Gerätes ist eine normale Glasplatte oder sie ist offen, wie bei einem normalen Newton. Von diesen Geräten ist eher abzuraten, da die Abbildungsqualität meist der eines normalen Newtons, auch wenn er lichtstärker ist, deutlich unterlegen ist.

Genau das Gegenteil sind Maksutov Newtons. Diese haben an der Tubus Vorderseite eine genau geschliffene Korrektorlinse, die die Fehler des Hauptspiegels ausgleicht. Diese Geräte sind auf höchste Schärfe auf der Achse optimiert, der Fangspiegel ist daher besonders klein. Maksutov Newtons bringen, trotz hoher Lichtstärke, eine außergewöhnlich hohe Schärfe auf der Achse. Maksutov Newtons haben, wie ein normaler Newton, die volle Baulänge, sie sind also nicht so kompakt, wie Schmidt Cassegrains oder Maksutov Cassegrains.

Cassegrain Teleskope
Vixen bietet zwei Cassegrains mit 200mm Öffnung und innenliegendem Korrekturelement an. Man verliert zwar den Vorteil des geschlossenen Tubus und hat auch Fangspiegelstreben aber dafür kann eine recht gute Qualität recht preiswert angeboten werden. Das Korrektor Element ist im Tubus und kann recht klein ausgeführt werden.


• • • •
